Introduction
產品介紹

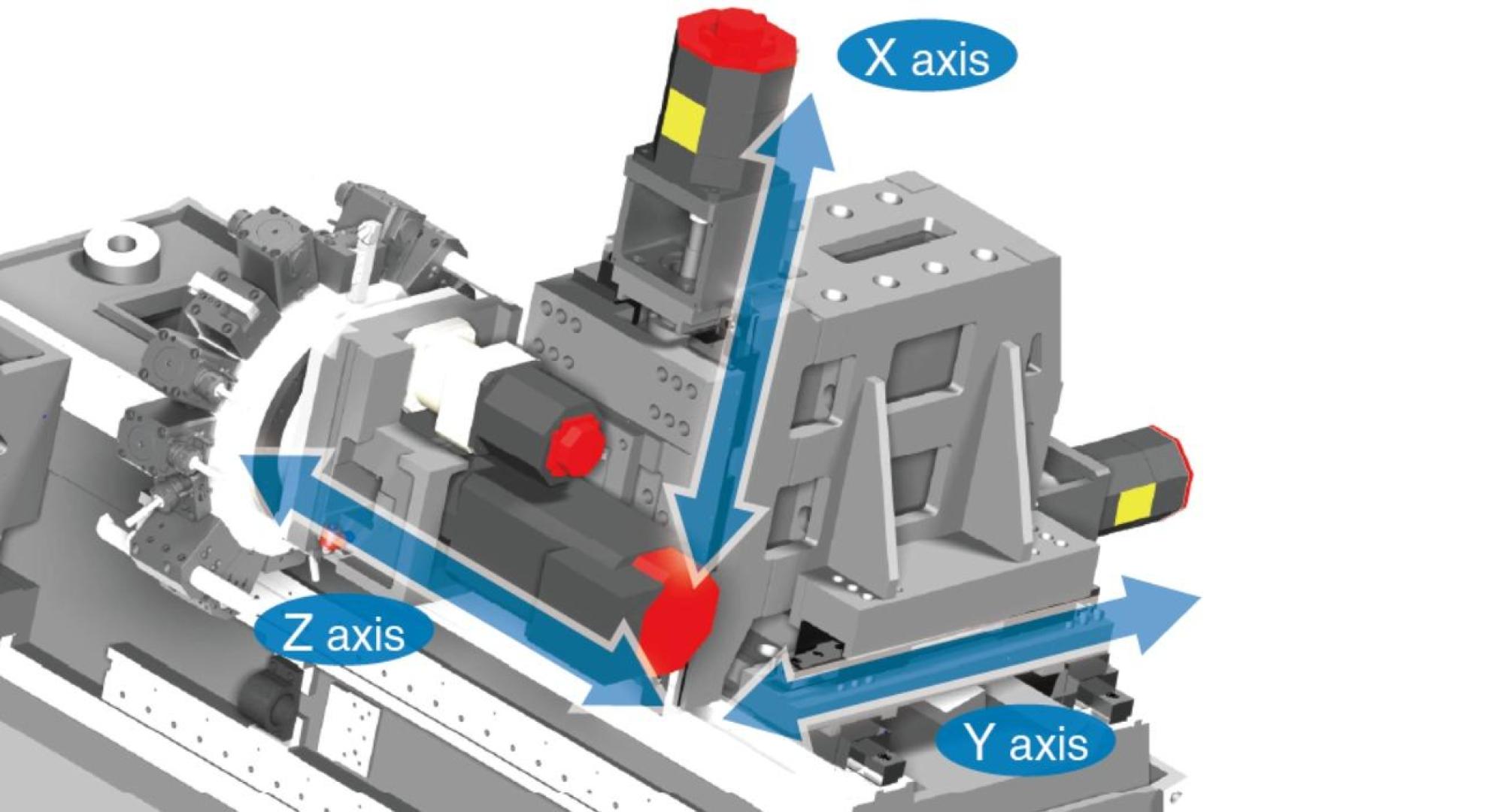

直線 Y 軸高精度結構
直線 Y 軸結構具備優異的真直度與定位精度，相較於需兩軸同動的虛擬 Y 軸，更能提供極致精準的銑削表現。搭配高剛性滑台設計，不僅強化了切削過程的穩定性，更確保多工序複合加工時的精密幾何性能。

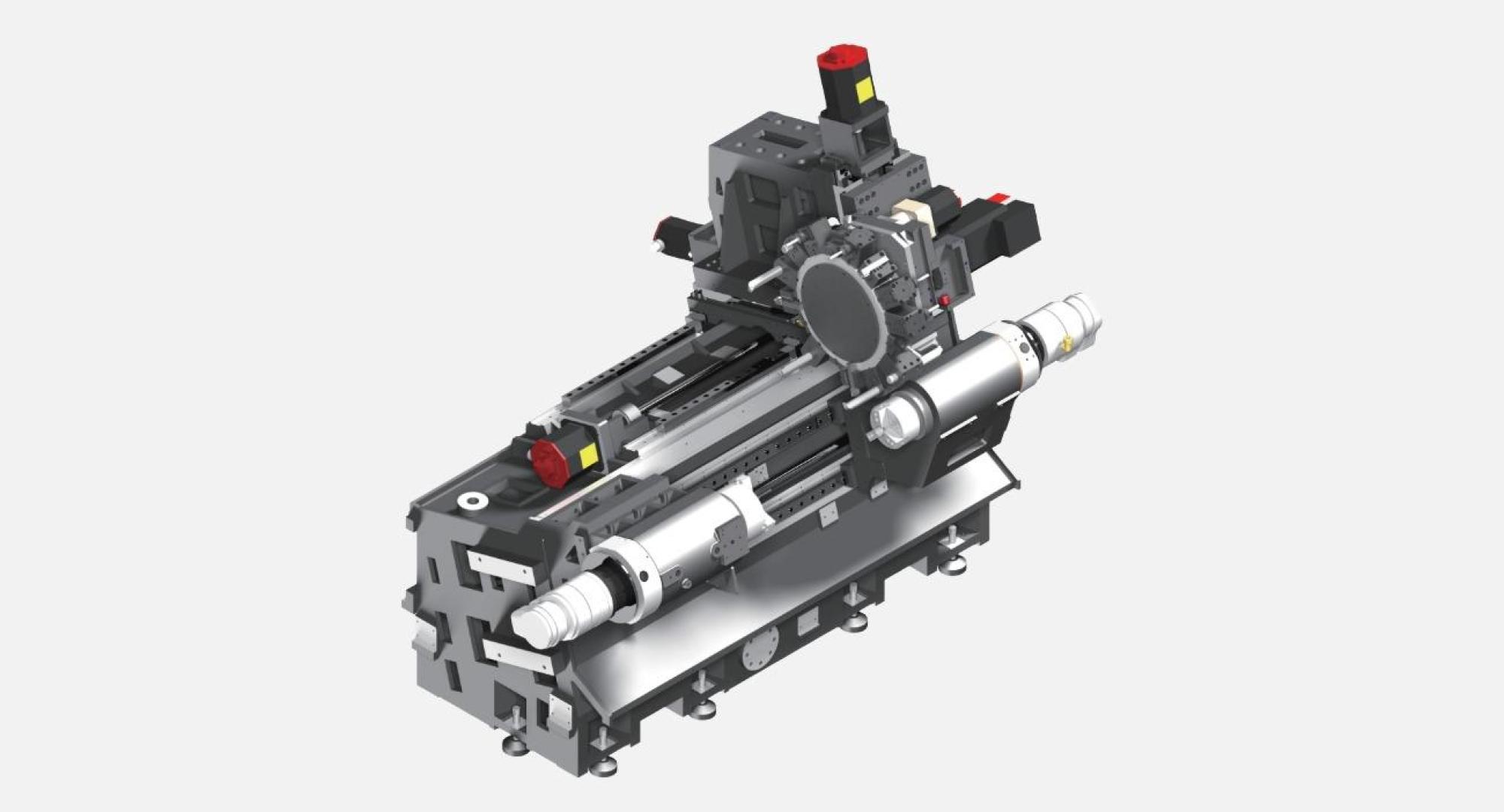

75° 高剛性斜床身設計
75° 斜床身結構不僅保留優異的排屑性能與操作接近性，更透過降低機台重心，大幅提升整體的結構剛性。此設計能有效抑制加工震動，確保高動態切削下的穩定性，是實現工程集約與高效能生產的理想基礎。

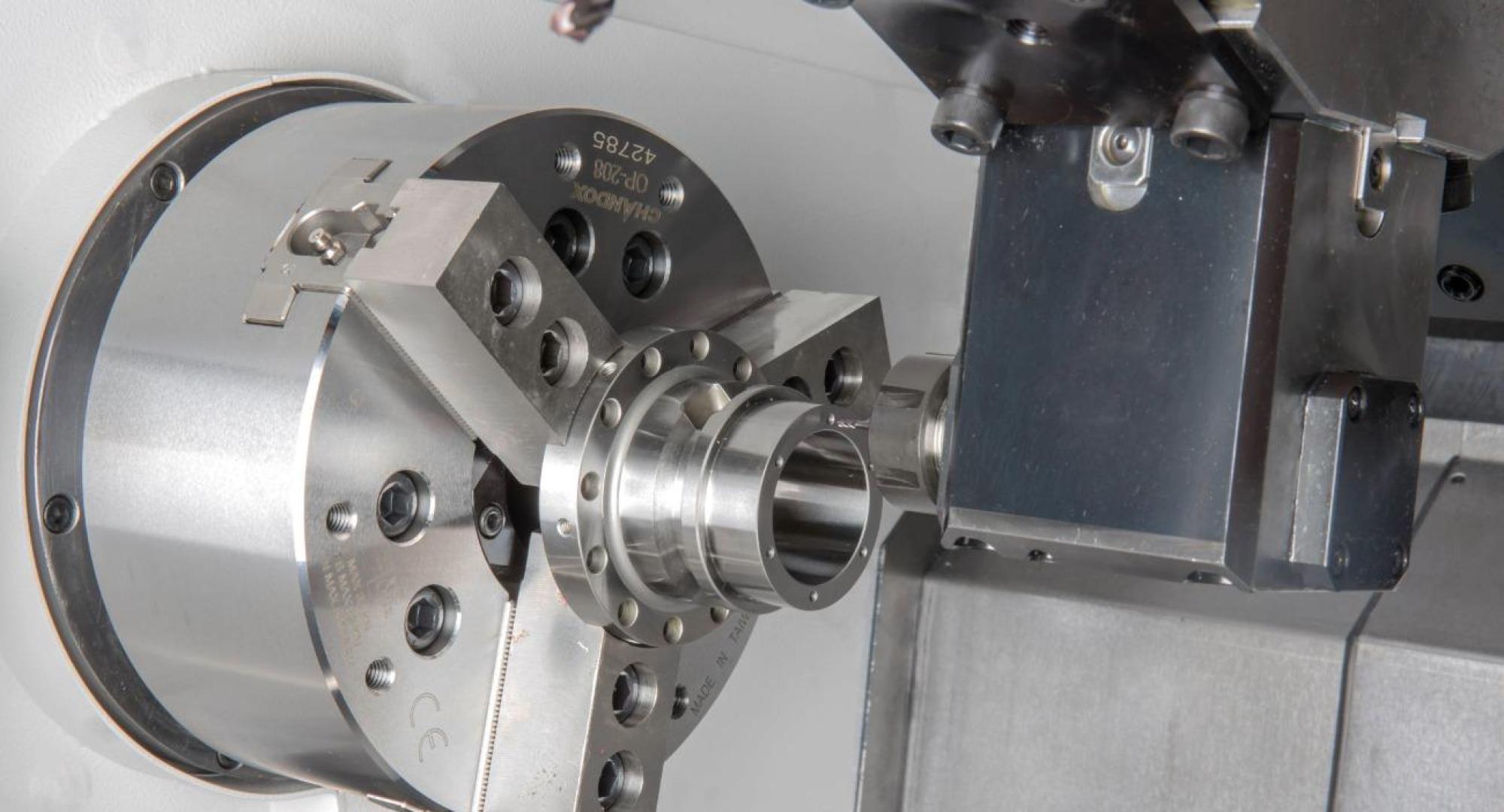

高效車銑複合加工
標配 12 支刀位動力刀塔結合 Y 軸功能，支援高效車銑複合加工，實現一站式完成多道工序。刀具容量可靈活擴充至 16 支，為複雜零件加工提供充裕的刀位需求，大幅縮短工件重新裝夾的停機時間。

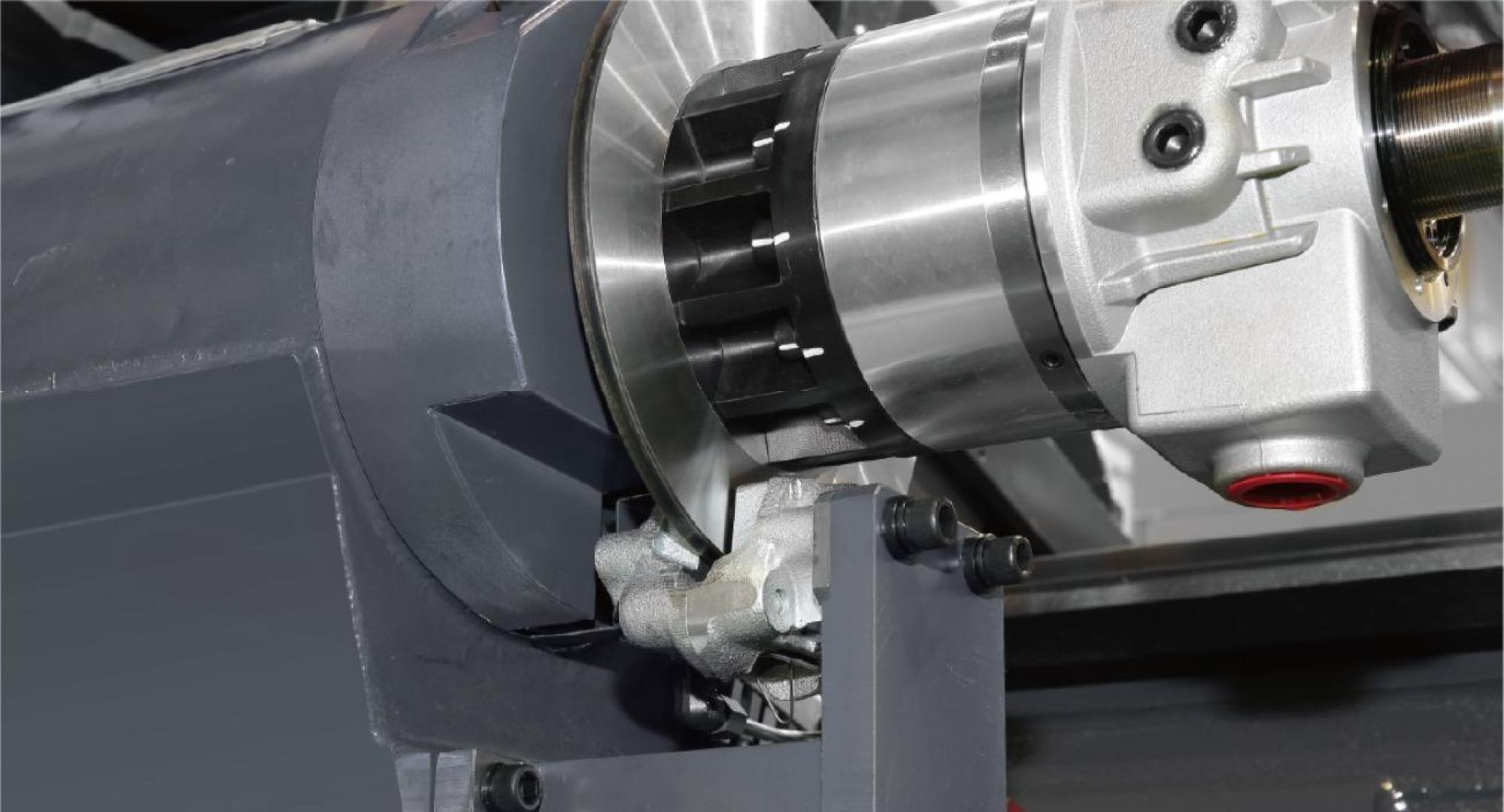

CS 軸高精度定位與剎車單元
正副主軸 CS 軸定位功能，採用精密級環狀光學尺回饋，具備多點定位功能，最小定位角度可達 0.001°。搭配強大的剎車單元，能穩固鎖定加工位置，輕鬆對應複雜零件的多角度精密銑削與多樣化加工需求。

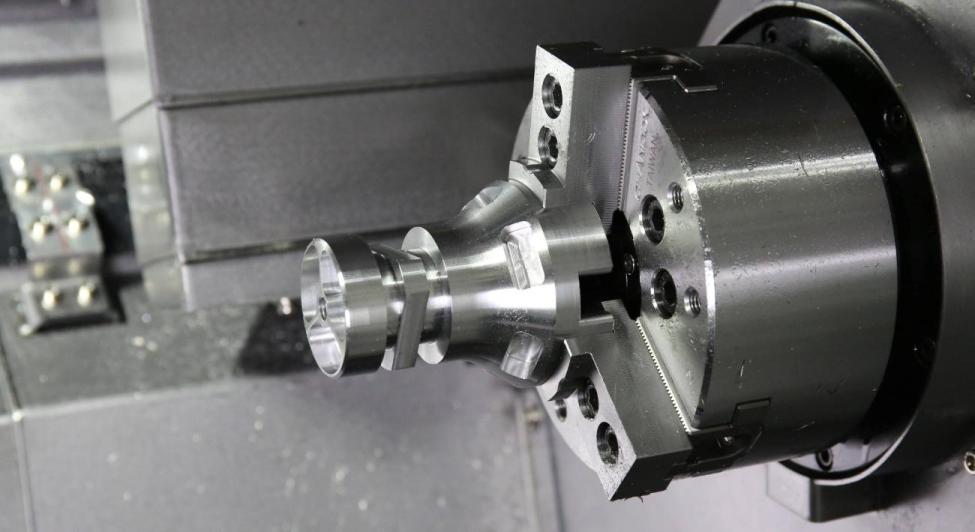

正副主軸雙面加工
配備副主軸，可透過自動接料翻面功能，在一次裝夾中即可完成工件兩端的完整加工。這項技術不僅大幅減少人工操作與二次裝夾產生的累積誤差，更顯著提升加工效率，是建構高精度、高穩定性自動化產線的核心首選。
「更多產品介紹、詳細規格與配備資訊，請參閱電子型錄。」
Specifications
產品規格
項目
數值
最大旋徑
Ø700 mm
最大切削直徑
Ø360-Ø410 mm (依刀具不同)
最大切削長度
530-570 mm (依刀具不同)
X軸行程
230 mm
Y軸行程
±51 mm
Z軸行程
600 mm
B軸行程
630 mm
X軸快速進給
30 m/min
Y軸快速進給
15 m/min
Z軸快速進給
30 m/min
B軸快速進給
30 m/min
主軸鼻端
A2-8
主軸轉速
3,500 (opt. 2,500) rpm
主軸馬達
18.5/15/11 kW
夾頭外徑
10" (opt. 12") inch
棒材送料能力
Ø64 (opt. Ø74) mm
副主軸鼻端
A2-5
副主軸轉速
5,000 rpm
副主軸馬達
7.5/5.5 kW
副主軸夾頭外徑
6 (opt. 8") inch
刀具容量
VDI-40:12 pcs｜VDI-30:16 pcs｜BMT-65:12 pcs｜BMT-55:16 pcs
面寬
3,290 mm
縱深
2,180 mm
高度
2,337 mm
重量
6,600 mm
