Products
產品資訊
Introduction
產品介紹
90°底床高剛性設計
採用 90°底床結構，在保有良好排屑性與操作便利性的同時，進一步降低機台重心，提升整體結構剛性與加工穩定性。

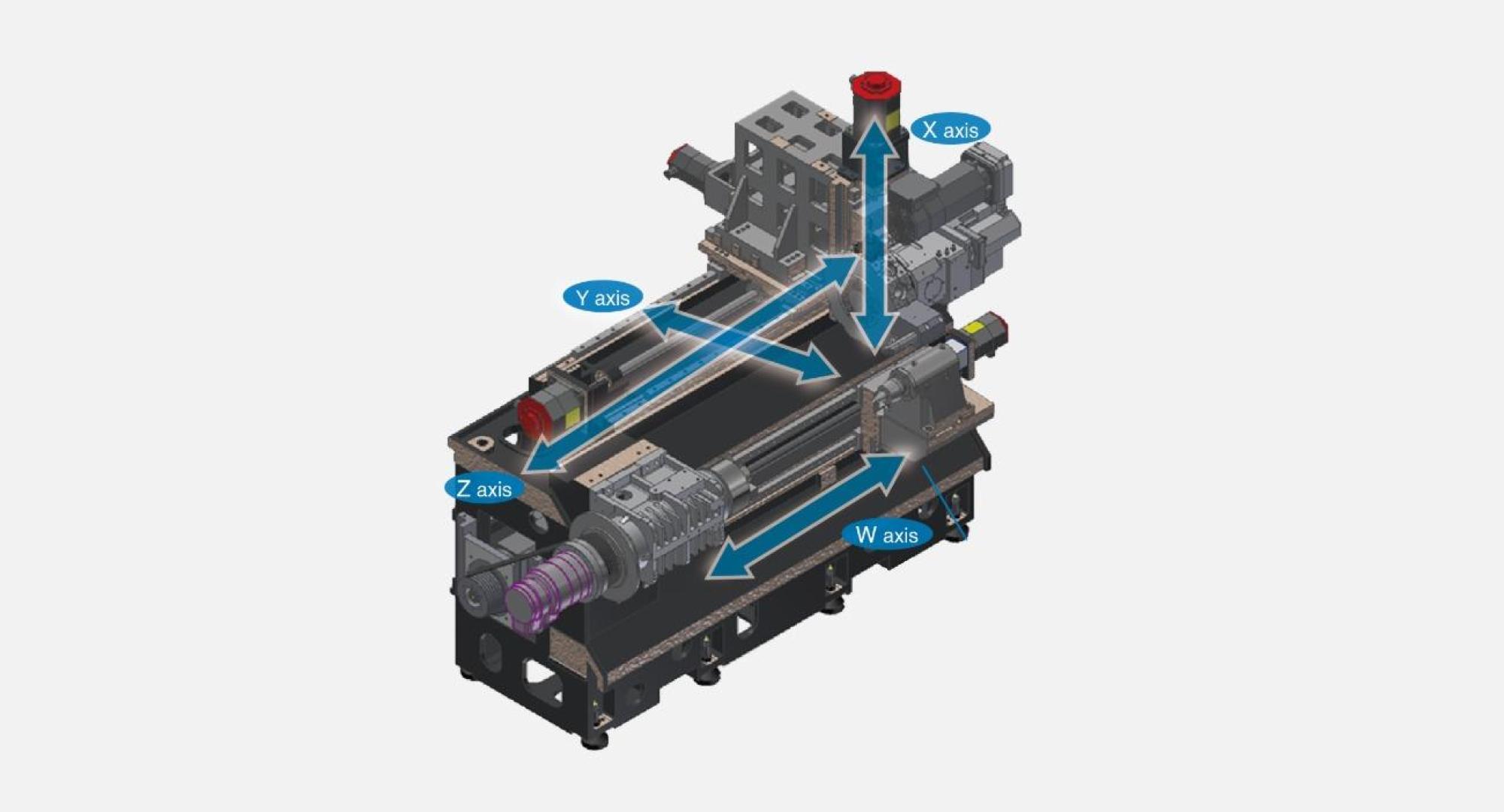

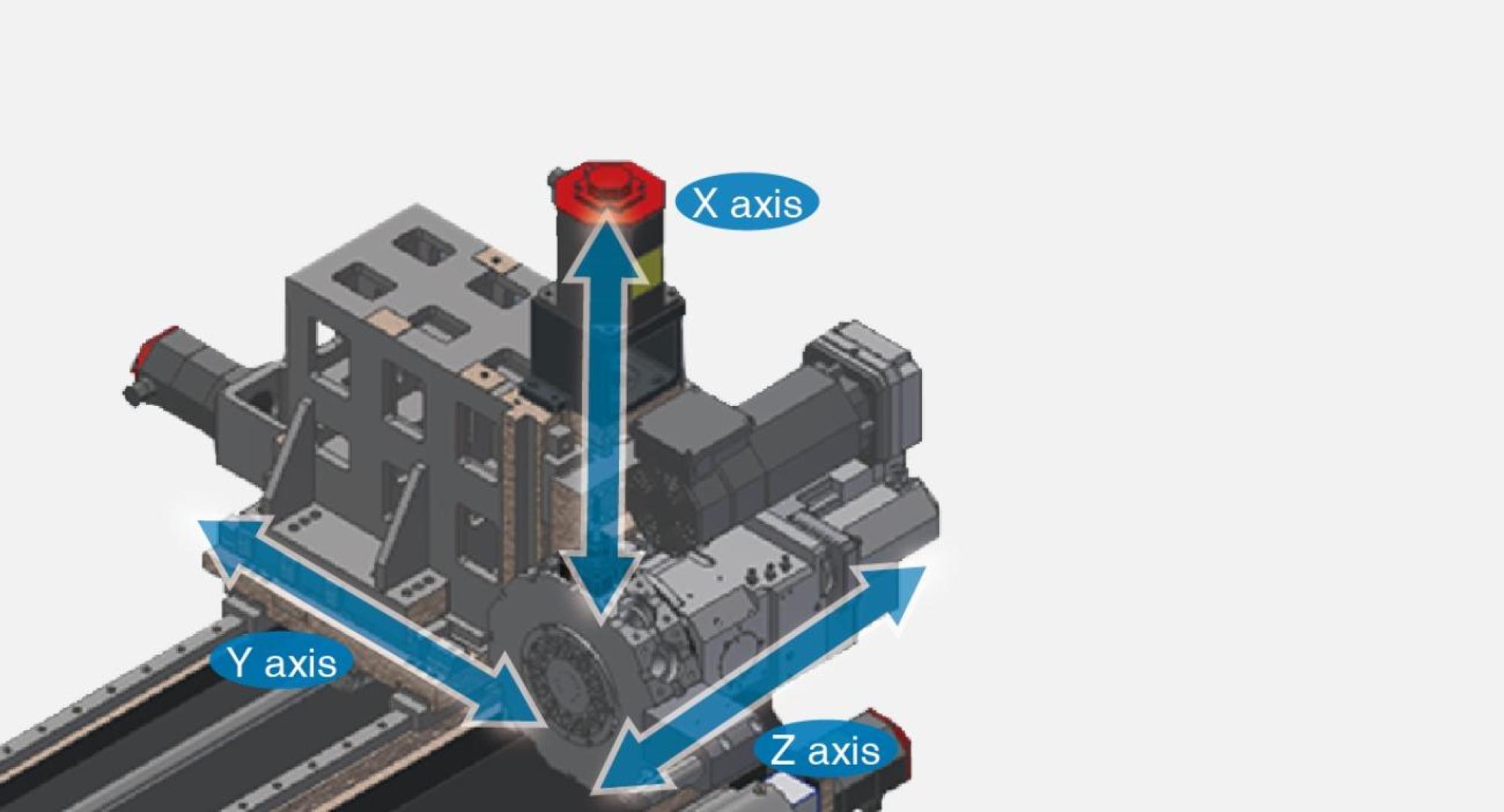

真實 Y 軸結構設計
採用對稱式滑台鞍座設計，X/Y/Z軸呈90度正交配置，Y軸為真實直線軸，避免虛擬Y軸同動所產生的誤差。搭配高剛性滑台與伺服補償技術，提供優異定位精度與高精度銑削能力。

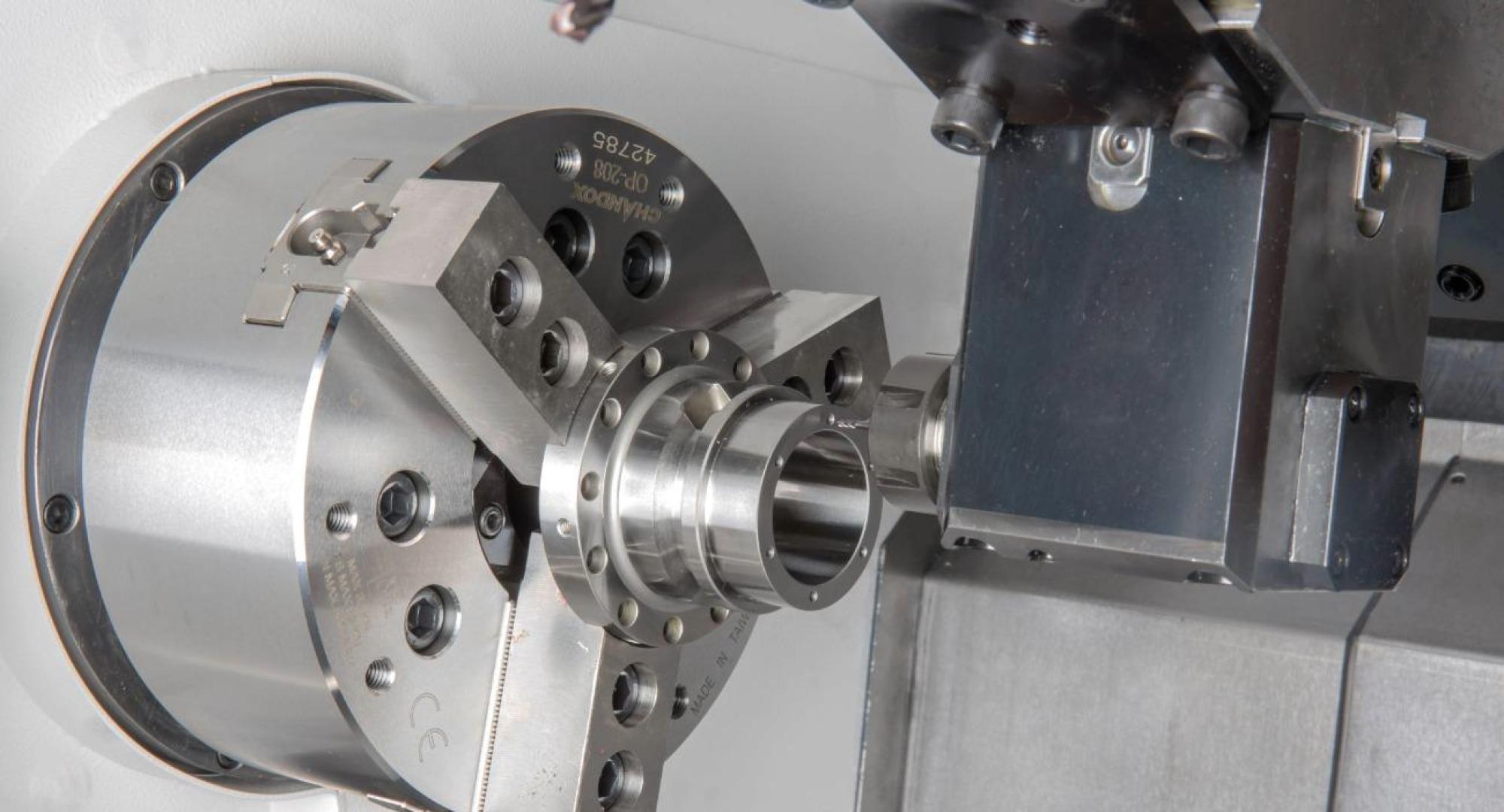

高效車銑複合加工
標配 12 支刀位動力刀塔結合 Y 軸功能，支援高效車銑複合加工，實現一站式完成多道工序。刀具容量可靈活擴充至 16 支，為複雜零件加工提供充裕的刀位需求，大幅縮短工件重新裝夾的停機時間。

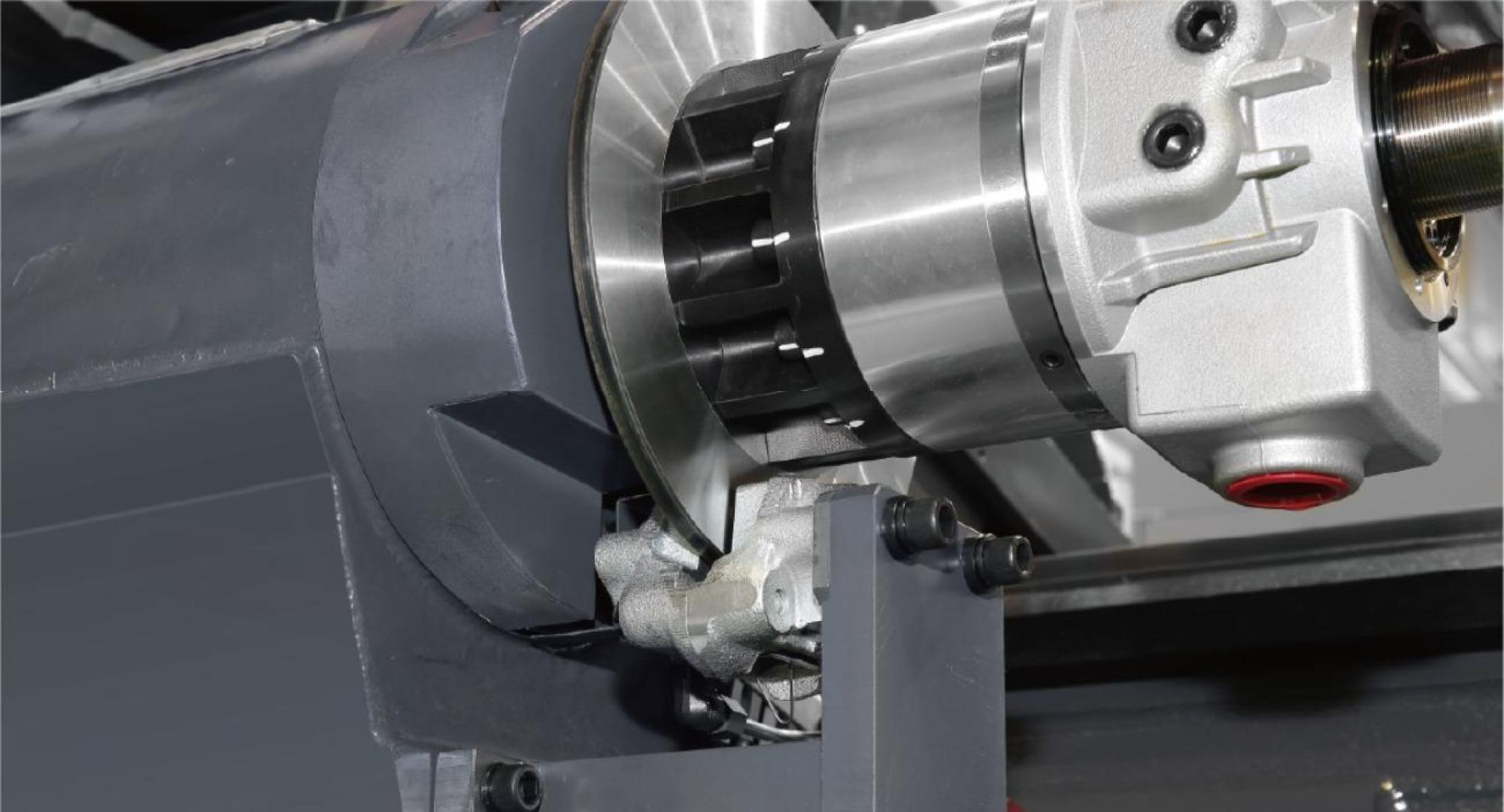

CS 軸高精度定位與剎車單元
正副主軸 CS 軸定位功能，採用精密級環狀光學尺回饋，具備多點定位功能，最小定位角度可達 0.001°。搭配強大的剎車單元，能穩固鎖定加工位置，輕鬆對應複雜零件的多角度精密銑削與多樣化加工需求。

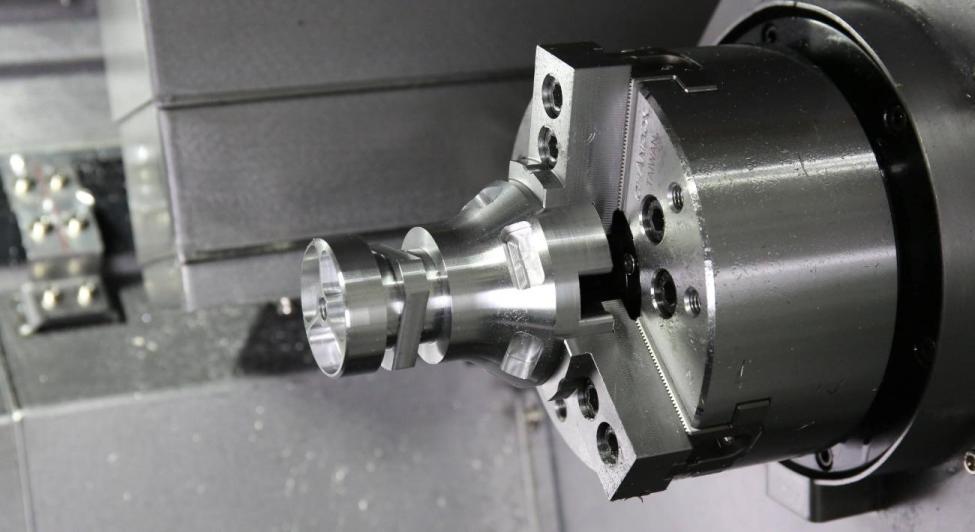

正副主軸雙面加工
配備副主軸，可透過自動接料翻面功能，在一次裝夾中即可完成工件兩端的完整加工。這項技術不僅大幅減少人工操作與二次裝夾產生的累積誤差，更顯著提升加工效率，是建構高精度、高穩定性自動化產線的核心首選。
「更多產品介紹、詳細規格與配備資訊，請參閱電子型錄。」
Specifications
產品規格
項目
數值
最大旋徑
Ø450 mm
最大切削直徑
Ø390 mm
最大切削長度
510 mm
X軸行程
230 mm
Y軸行程
±51 mm
Z軸行程
700 mm
B軸行程
-
X軸快速進給
30 m/min
Y軸快速進給
15 m/min
Z軸快速進給
36 m/min
B軸快速進給
-
主軸鼻端
A2-6
主軸轉速
4,500 (opt. 3,000) mm
主軸馬達
15/11 kW
夾頭外徑
8 inch
棒材送料能力
Ø51 mm
副主軸鼻端
A2-5
副主軸轉速
5,000 rpm
副主軸馬達
7.5/5.5 kW
副主軸夾頭外徑
6" (opt. 8") inch
刀具容量
16 pcs
面寬
3,335 mm
縱深
2,100 mm
高度
2,500 mm
重量
5,600 kg
