Products
產品資訊
Introduction
產品介紹

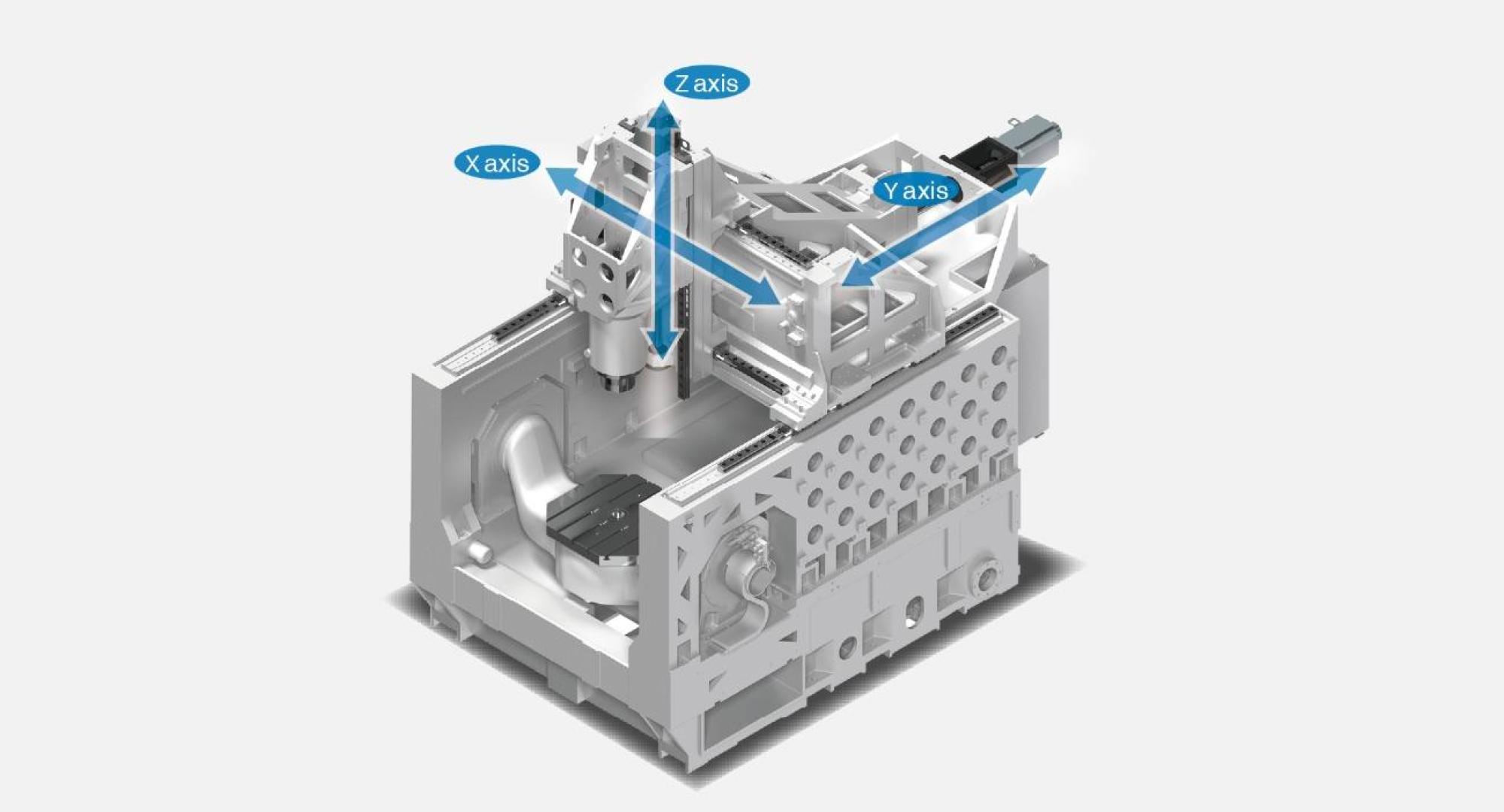

天車式結構
整機結構採用天車式結構，三軸線性軸的控制，不受工件重量大小影響。三軸向滑台的驅動中心均位於重心位置，大幅提高結構動態穩定性。

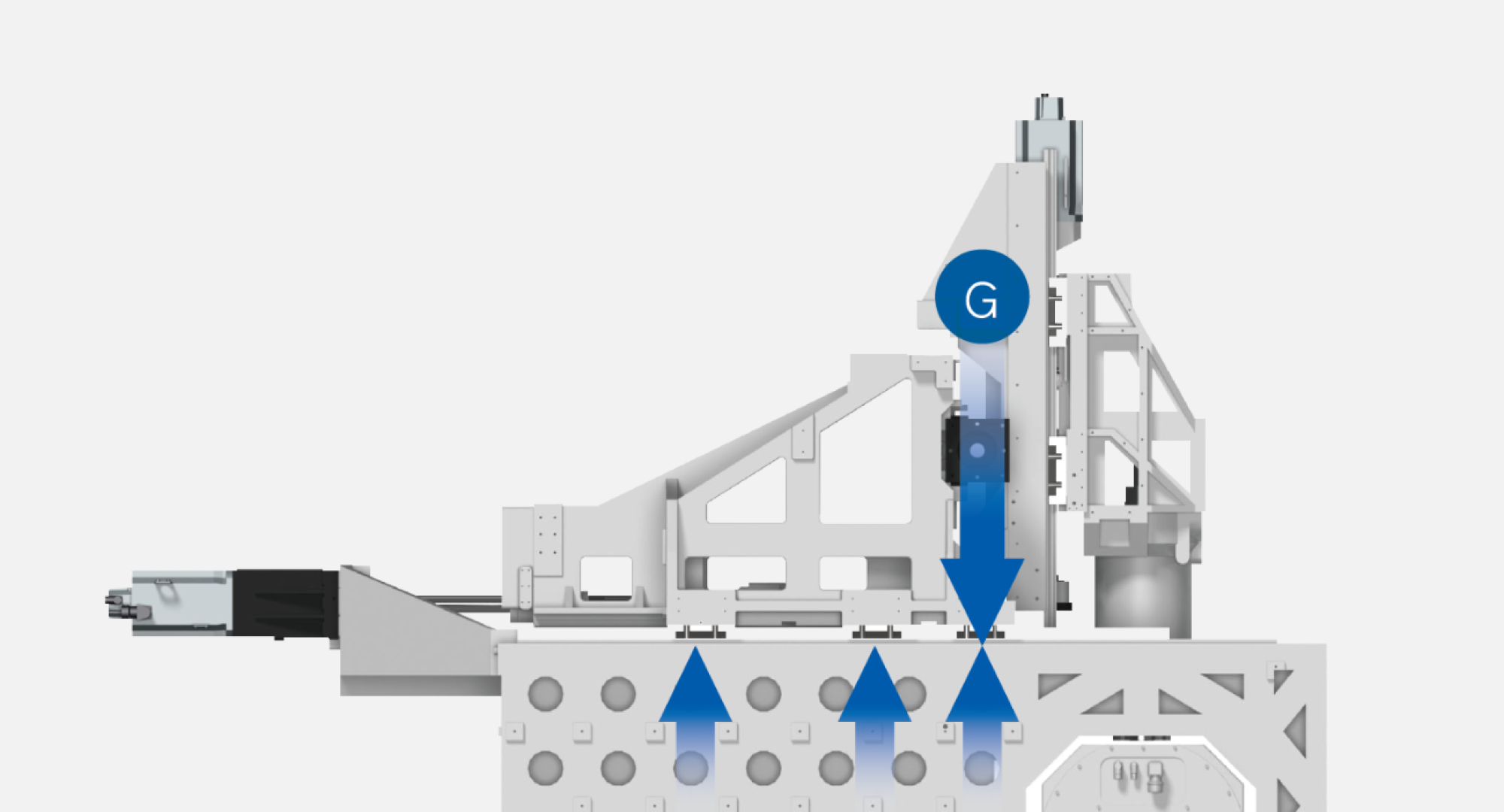

短力流與重心驅動設計
X/Z 軸採最短力流設計，實現結構輕量化並顯著提升切削剛性。Y 軸移動件重心精準落在滑塊支撐範圍，有效消除主軸偏重引發的前傾問題，確保機台在高速切削與動態變換時，依然維持極佳的動態穩定性。

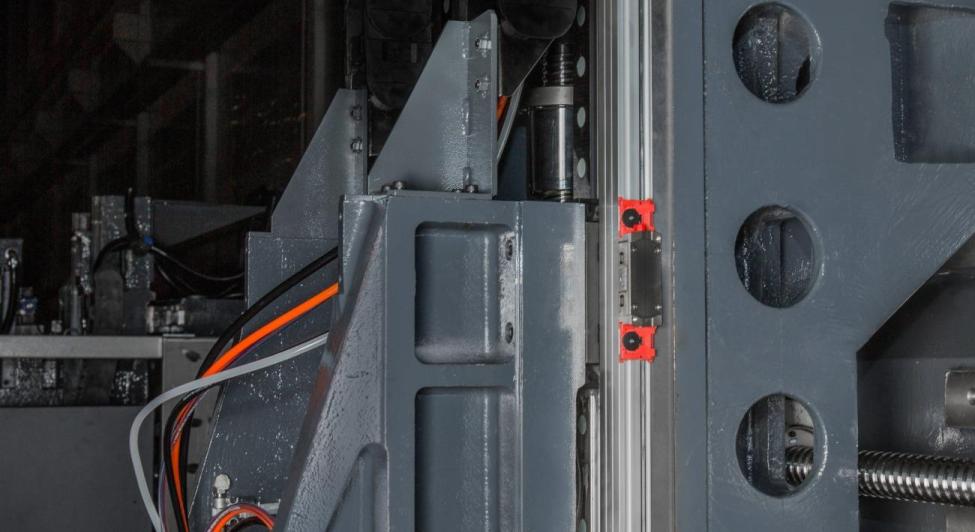

標配光學尺
X/Y/Z 軸直線光學尺，補償滾珠螺桿因溫度上升導致的定位誤差、反覆精度誤差、滾珠螺桿螺距誤差導致的運動特性誤差，定位精度可達 ±5 μm，亦可選配最高定位精度等級至 ±3 μm。

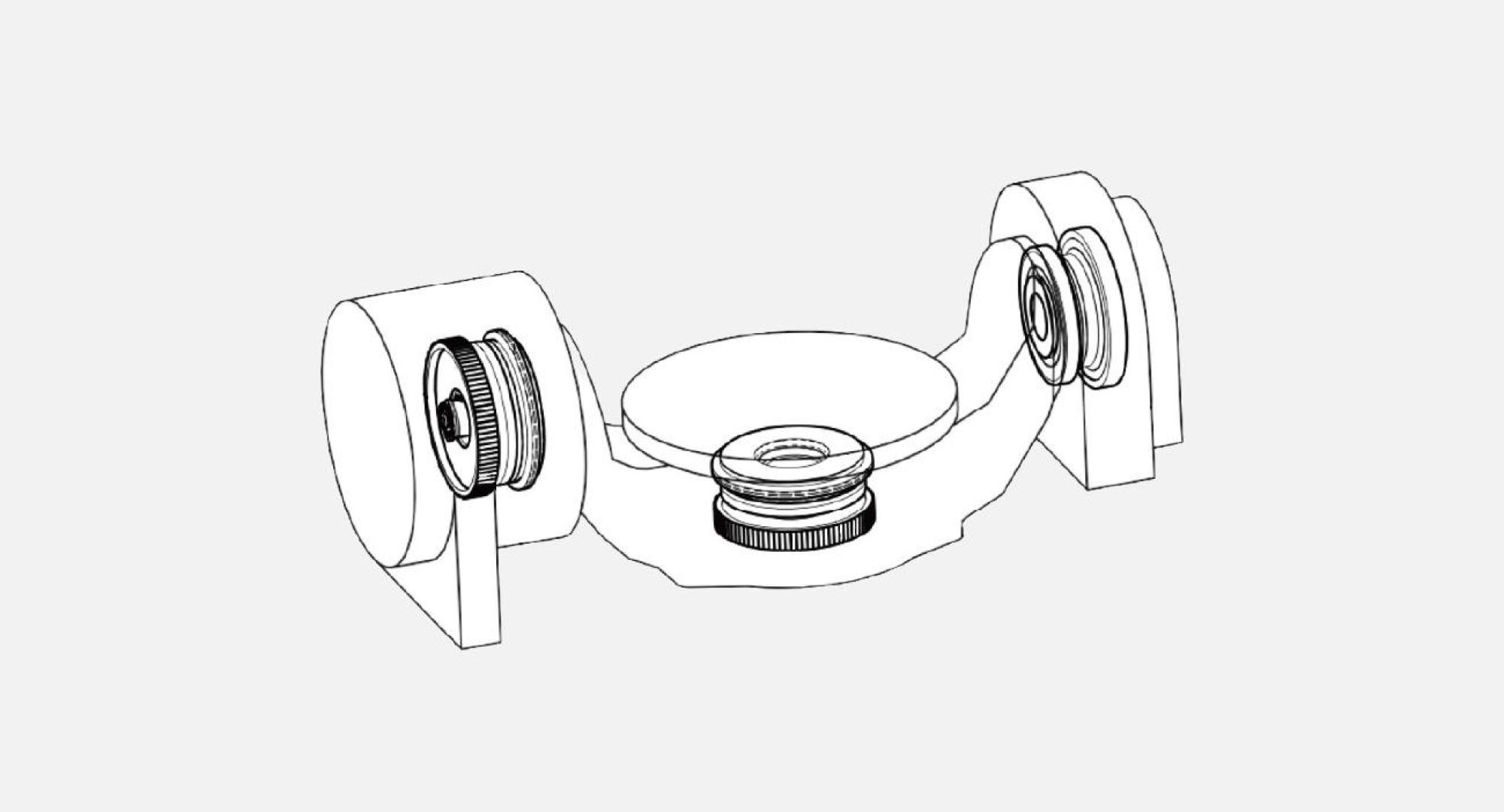

A/C軸：DD馬達驅動
使用直驅馬達 (Direct Drive Motor) 作為 A/C軸分度驅動源是現今最合乎高速化需求的解決方案之一，直驅馬達 (DD Motor) 具備體積小、低誤差、高解析、高轉速等優點。

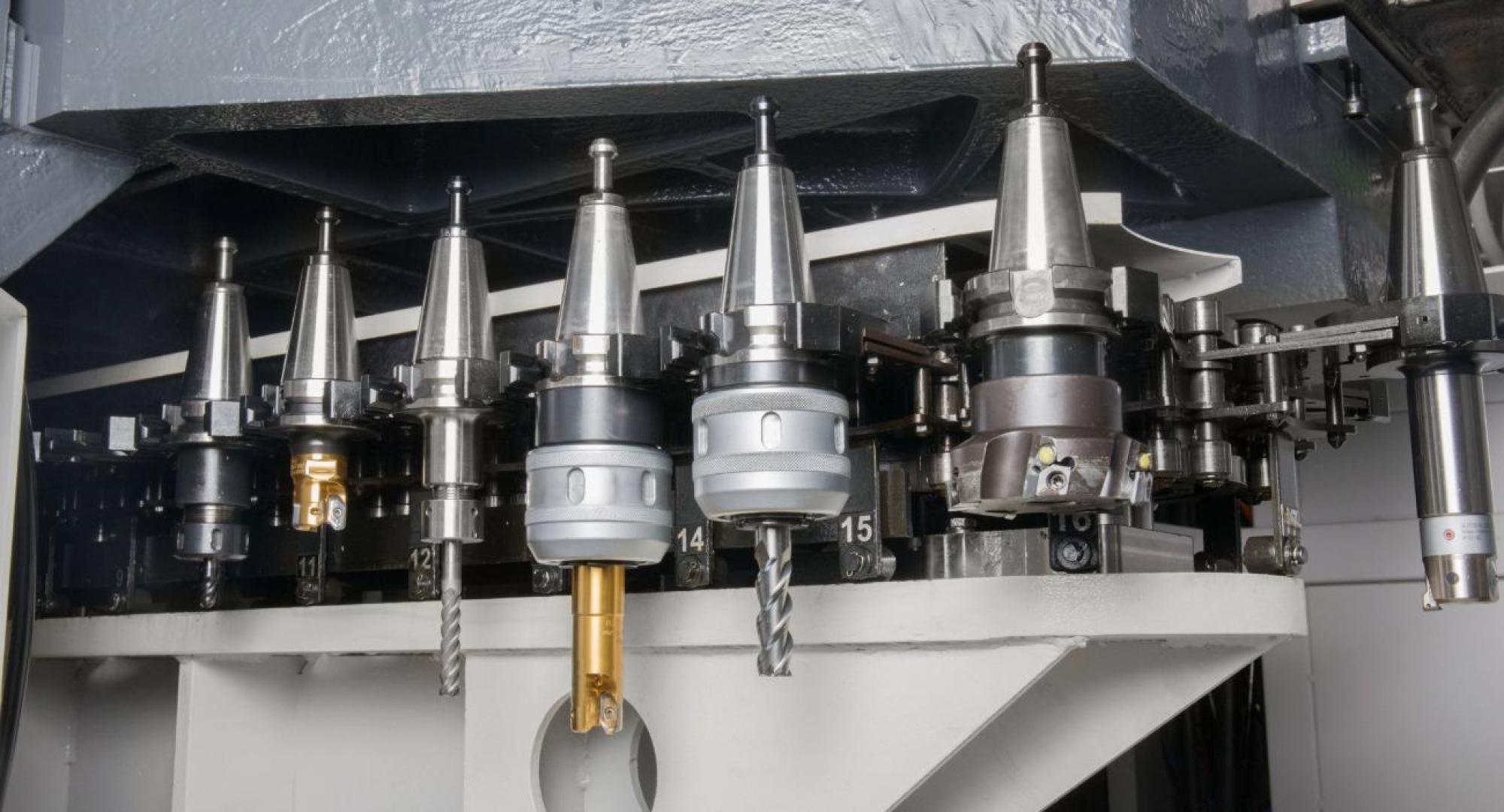

高容量刀庫
刀庫提供 32 至 80 支的彈性配置，滿足複雜工序的刀具需求，搭配凸輪式高速換刀機構，是高效率生產線的穩定核心。
「更多產品介紹、詳細規格與配備資訊，請參閱電子型錄。」
Specifications
產品規格
項目
數值
X軸行程
800 mm
Y軸行程
820 mm
Z軸行程
560 mm
A軸行程
+30 ~ -120°
C軸行程
±360°
X軸快速進給
48 m/min
Y軸快速進給
48 m/min
Z軸快速進給
48 m/min
A軸快速進給
50 rpm
C軸快速進給
100 rpm
主軸錐度
7/24 Taper No.40 (1/10 Taper)
主軸轉速
15,000 (opt. 20,000/24,000) rpm
主軸馬達
40/40 [opt. (40/30)/(42/35)] kW
工作台尺寸
Ø800 mm
工作台最大載重
800 kg
刀具容量
32 pcs
刀具最大重量
8 kg
面寬
2,200 mm
縱深
4,960 mm
高度
3,390 mm
重量
17,000 kg
